СИП-панель — это заводской конструкционный элемент, который одновременно формирует часть несущей оболочки дома и его теплоизоляционный контур. Аббревиатура SIP происходит от английского Structural Insulated Panel — «конструкционная теплоизоляционная панель».

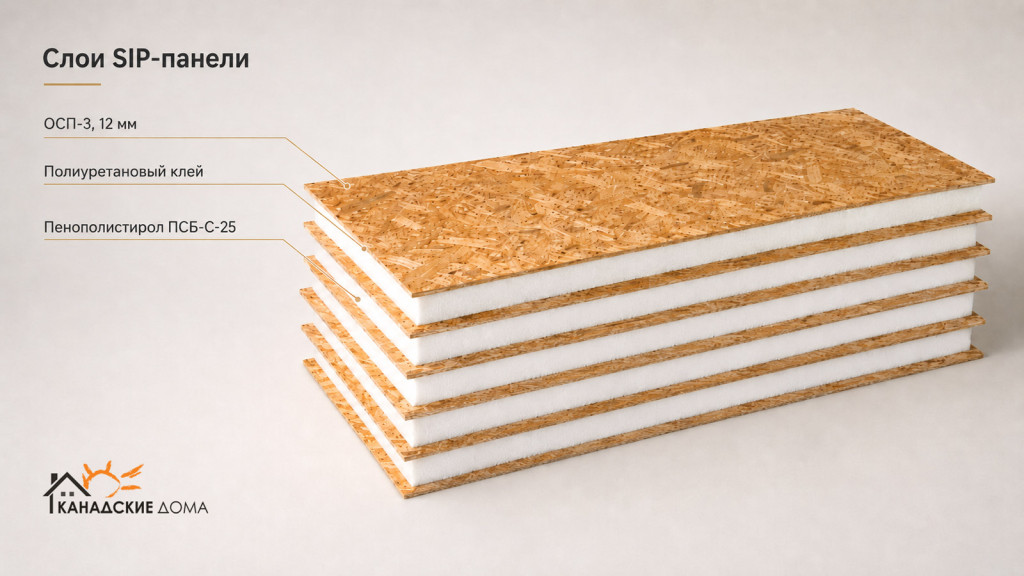

Структура СИП-панели: два листа ОСП и слой пенополистирола

Из чего состоит СИП-панель

Панель представляет собой трёхслойную конструкцию: между двумя жёсткими облицовками вклеен теплоизоляционный сердечник. В панелях нашего производства используются:

  • ОСП-3 толщиной 12 мм — ориентированно-стружечная плита, рассчитанная на применение в несущих конструкциях во влажностных условиях, предусмотренных для этого класса материала;
  • пенополистирол — лёгкий жёсткий утеплитель, который заполняет внутренний объём панели;
  • полиуретановый клей — соединяет слои по всей площади и обеспечивает совместную работу облицовок и сердечника.

Конкретная толщина панели и характеристики материалов выбираются по проекту и назначению элемента: стены, перекрытия и крыша работают в разных условиях.

Как панель работает в конструкции

После склеивания три слоя работают как единое целое. ОСП воспринимает растягивающие и сжимающие усилия, а утеплитель удерживает облицовки на заданном расстоянии и передаёт сдвиговые усилия между ними. По тому же принципу устроена двутавровая балка: разнесённые наружные слои обеспечивают жёсткость при сравнительно небольшом весе.

Несущая способность стены или перекрытия определяется не одной панелью, а всей расчётной схемой: размерами пролётов, расположением соединительного бруса, проёмов, балок, крепежа и опор. Поэтому домокомплект изготавливают по рабочему проекту, а изменения на строительной площадке согласовывают с конструктором.

Как изготавливают панель

  1. Проверяют материалы и геометрию листов ОСП.
  2. На поверхность наносят рассчитанное количество клея и укладывают пенополистирольный сердечник.
  3. Добавляют второй клеевой слой и верхний лист ОСП.
  4. Пакет помещают под пресс до завершения полимеризации клея.
  5. Готовую панель раскраивают на станке по рабочей документации конкретного дома.
  6. В торцах выбирают пазы под соединительные элементы, маркируют детали и формируют домокомплект.

Производство панелей и раскрой домокомплектов выполняются на нашем заводе в Гурьевске. Подробнее о производстве и типах панелей.

Почему важны точный раскрой и герметичные стыки

Заводской раскрой сокращает количество операций на площадке и позволяет заранее увязать стены, перекрытия, крышу, проёмы и инженерные решения. При монтаже элементы устанавливают по маркировке и сборочной схеме.

Особое внимание уделяют стыкам. Именно через неплотные соединения могут возникать утечки воздуха и локальное увлажнение конструкции. Соединения выполняют по проектному узлу, заполняют предусмотренным герметизирующим материалом и стягивают крепежом с заданным шагом.

Панель — не готовая стена

СИП формирует несущую и теплоизоляционную основу, но законченная конструкция дома включает и другие слои:

  • наружную отделку и защиту от осадков;
  • внутреннюю облицовку, предусмотренную проектом;
  • правильно выполненные примыкания к фундаменту, крыше, окнам и дверям;
  • вентиляцию, отопление, электрику, водоснабжение и канализацию;
  • водостоки, отмостку и организованный отвод воды от здания.

Надёжность и комфорт СИП-дома зависят не только от качества самой панели, но и от проекта, монтажа, защиты от влаги и работы инженерных систем.
